CO₂ Laser Lens Guide 1.5″, 2″, 2.5″, and 4″ Explained

Wenn Sie sich jemals die Optionen für CO₂-Laser linsen angesehen haben, haben Sie wahr schein lich Größen wie 1,5 ", 2,0", 2,5 "und 4,0" gesehen. Diese Zahlen sind nicht der physikalische Durchmesser der Linse. Sie beziehen sich auf die Brennweite der Linse, die sich darauf auswirkt, wie fest der Laserstrahl fokussiert ist und wie weit dieser Fokus wirksam bleibt.

In diesem Leitfaden erklären wir, was jede CO₂-Laser linsen größe bedeutet, wie 1,5 ", 2,0", 2,5 "und 4,0"-Linsen vergleichen und welches Objektiv für verschiedene Gravier-und Schneid anwendungen am besten geeignet ist.

1. Was bedeutet Laser linse Brennweite?

Die Brennweite der Laser linse bezieht sich auf den Abstand zwischen der Fokus sier linse und dem Punkt, an dem der Laserstrahl seinen kleinsten fokussierten Punkt erreicht. In CO₂-Laser maschinen umfassen die üblichen Brennweiten 1,5 ", 2,0", 2,5 "und 4,0".

Im Allgemeinen erzeugt eine kürzere Brennweite einen kleineren fokussierten Punkt. Dies ist nützlich für feine Gravur, kleinen Text, hoch auflösende Grafiken und detaillierte Foto gravur. Kürzere Brennweiten haben jedoch auch eine flachere Schärfentiefe, was bedeutet, dass die Material oberfläche flacher und genauer fokussiert sein muss.

Eine längere Brennweite erzeugt einen größeren fokussierten Punkt und eine tiefere Schärfentiefe. Dies macht es besser geeignet, dickere Materialien zu schneiden, unebene Oberflächen zu bearbeiten oder mit Objekten zu arbeiten, die Höhen unterschiede aufweisen. Da die Spot größe jedoch größer ist, eignen sich längere Brennweiten in der Regel weniger für eine sehr feine Gravur.

In einfachen Worten:

Bei der Auswahl einer Laser linse geht es wirklich darum, Gravur details, Schnitttiefe, Materials tärke und Oberflächen zustand auszug leichen.

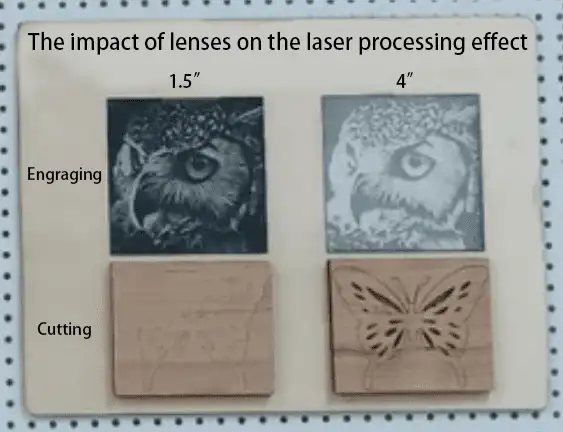

2. Wie Brennweite Laser gravur und-schneiden beeinflusst

Die Brennweite der Laser linse beeinflusst direkt, wie der Laserstrahl mit dem Material interagiert. Die drei wichtigsten Faktoren sind Spot größe, Fokus tiefe und Spitzen qualität.

2.1 Spot größe

Die Spot größe ist der Durchmesser des fokussierten Laserstrahls auf der Material oberfläche. Eine kleinere Spot größe konzentriert die Laser energie auf einen kleineren Bereich, wodurch die Maschine feinere Details und schärfere Gravur ergebnisse erzielen kann.

Aus diesem Grund werden kürzere Brennweiten objektive wie 1,5-Zoll-Objektive häufig für detaillierte Gravuren, kleinen Text, Foto gravur und feine Grafiken verwendet.

Eine kleinere Spot größe ist jedoch nicht immer besser. Beim Gravieren großer gefüllter Bereiche kann ein sehr kleiner Punkt die Scan linien besser sichtbar machen, wenn das Linien intervall, die DPI oder die Gravur parameter nicht richtig eingestellt sind. Bei einigen Materialien wie Acryl kann dies zu einer ungleich mäßigen Aufhellung oder einer weniger glatten gravierten Oberfläche führen.

Eine größere Spot größe kann bei einigen Gravur anwendungen einen glatteren Effekt erzeugen, insbesondere wenn größere Bereiche oder Materialien verarbeitet werden, die stark auf Hitze reagieren. Dies ist ein Grund, warum ein 2,0-Zoll-Objektiv oder 2,5-Zoll-Objektiv für die allgemeine Gravur häufig praktischer ist als ein 1,5-Zoll-Objektiv.

2.2 Tiefe des Fokus

Die Fokus tiefe bezieht sich auf den Bereich, über den der Laserstrahl effektiv fokussiert bleibt. Eine tiefere Schärfentiefe bedeutet, dass der Laser nützliche Energie über einen größeren vertikalen Abstand aufrechterhalten kann.

Dies ist beim Schneiden dicker Materialien von Bedeutung, da der Laserstrahl nicht nur an der Oberseite, sondern auch tiefer im Inneren des Materials wirksam bleiben muss. Es ist auch wichtig, wenn unebene, gekrümmte oder leicht verformte Oberflächen graviert werden.

Objektive mit kürzerer Brennweite haben eine flachere Schärfentiefe. Sie reagieren empfindlicher auf Fokus genauigkeit und Material ebenheit.

Objektive mit längerer Brennweite haben eine tiefere Schärfentiefe. Sie sind verzeihen der, wenn sie mit dickeren Materialien oder unebenen Oberflächen arbeiten.

2.3 Schnitt tiefe und Kanten qualität

Beim Lasers ch neiden beeinflusst die Brennweite, wie gut der Laserstrahl die Energie durch die Material dicke aufrechterhalten kann.

Eine kürzere Brennweite kann eine schmale Kerf und eine hohe Energie konzentration an der Oberfläche erzeugen, aber ihr geringer Fokus bereich macht sie für dickere Materialien weniger effektiv. Wenn der Schnitt tiefer wird, kann sich der Strahl zu schnell ausbreiten, wodurch die Schneid effizienz und die Kanten qualität verringert werden.

Ein Objektiv mit längerer Brennweite bietet einen tieferen Fokus bereich, wodurch der Strahl durch dickere Materialien effektiver bleibt. Deshalb werden 2,5 ″-und 4,0-″-Linsen oft für mitteldicke oder dicke Materials ch neiden bevorzugt.

Eine längere Brennweite bedeutet jedoch nicht automatisch in jeder Situation ein besseres Schneiden. Das endgültige Schneid ergebnis hängt auch von der Laser leistung, der Material dichte, der Fokus position, der Schnitt geschwindigkeit, der Luft unterstützung und der Maschinen ausrichtung ab.

3. CO2-Laserlinsen-Vergleich: 1,5 ″, 2,0 ″, 2,5 ″ und 4,0 ″

Die Brennweite bezieht sich auf den Abstand zwischen der Fokus sier linse und dem Brennpunkt des Laserstrahls. Es spielt eine wichtige Rolle bei der Bestimmung der Punkt größe, der Schärfentiefe, der Gravur details und der Schnitt fähigkeit.

Für viele CO₂-Laser gravur-und-schneide maschinen umfassen die üblichen Linsen brennweiten 1,5 ", 2,0", 2,5 "und 4,0".

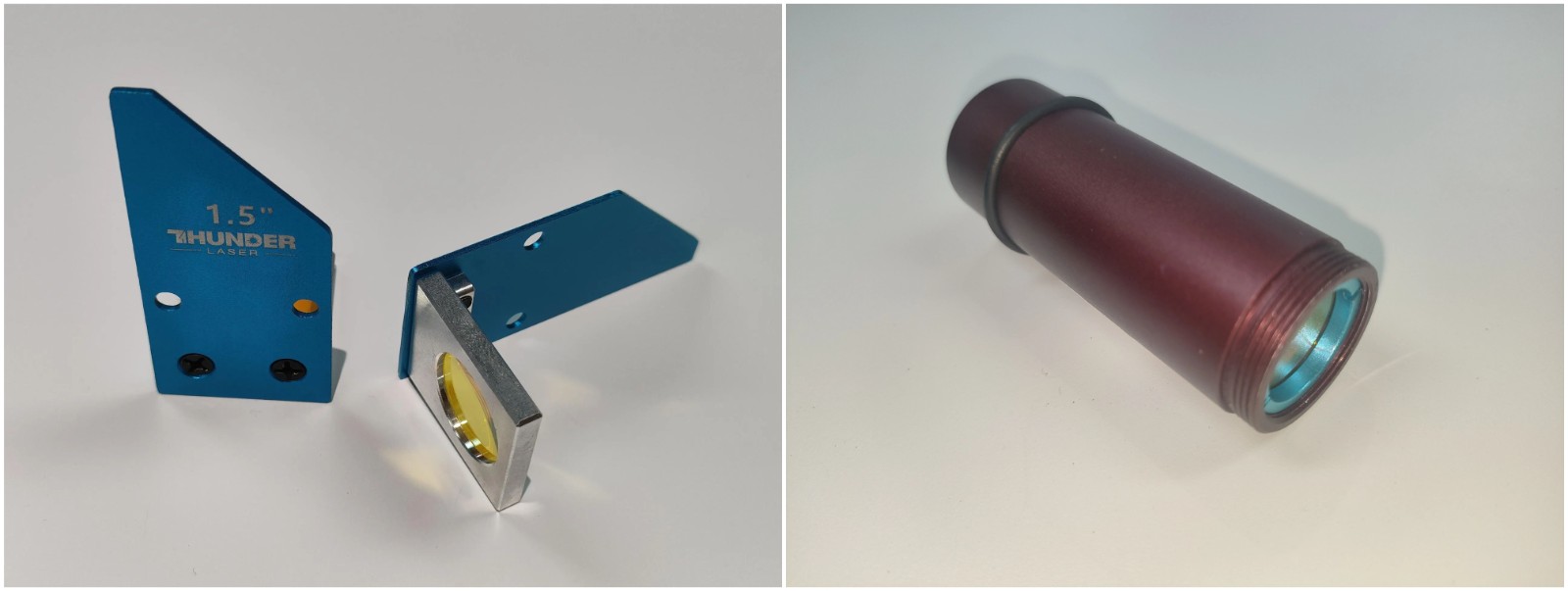

3.1 1.5 ″ Objektiv: Am besten für feine Gravur

Das 1,5-Zoll-Objektiv hat eine kurze Brennweite und erzeugt einen sehr kleinen fokussierten Punkt. Dies macht es ideal für Anwendungen, die hohe Details und scharfe Gravur ergebnisse erfordern.

Es ist besonders nützlich für feinen Text, Foto gravur, detaillierte Grafiken, komplizierte Muster und kleine Design elemente. Da der Strahl auf einen kleineren Bereich fokussiert ist, können scharfe Linien und hoch auflösende Gravuren erzeugt werden.

Empfohlene Materialien

Papier, dünne Acryl platten, zweifarbige Platten, eloxiertes Aluminium, beschichtete Metalle, dünne Kunststoffe und andere Materialien, die feine Oberflächen details erfordern.

Am besten für

Feine Gravur, Foto gravur, kleiner Text, Typenschilder, Schmuck gravur, Etiketten und detaillierte Grafiken.

Schlüssel vorteil

Aus gezeichnete Gravur Klarheit und feines Detail.

Beschränkung

Die geringe Schärfentiefe macht es weniger geeignet für dickes Materials ch neiden, verformte Materialien oder unebene Oberflächen.

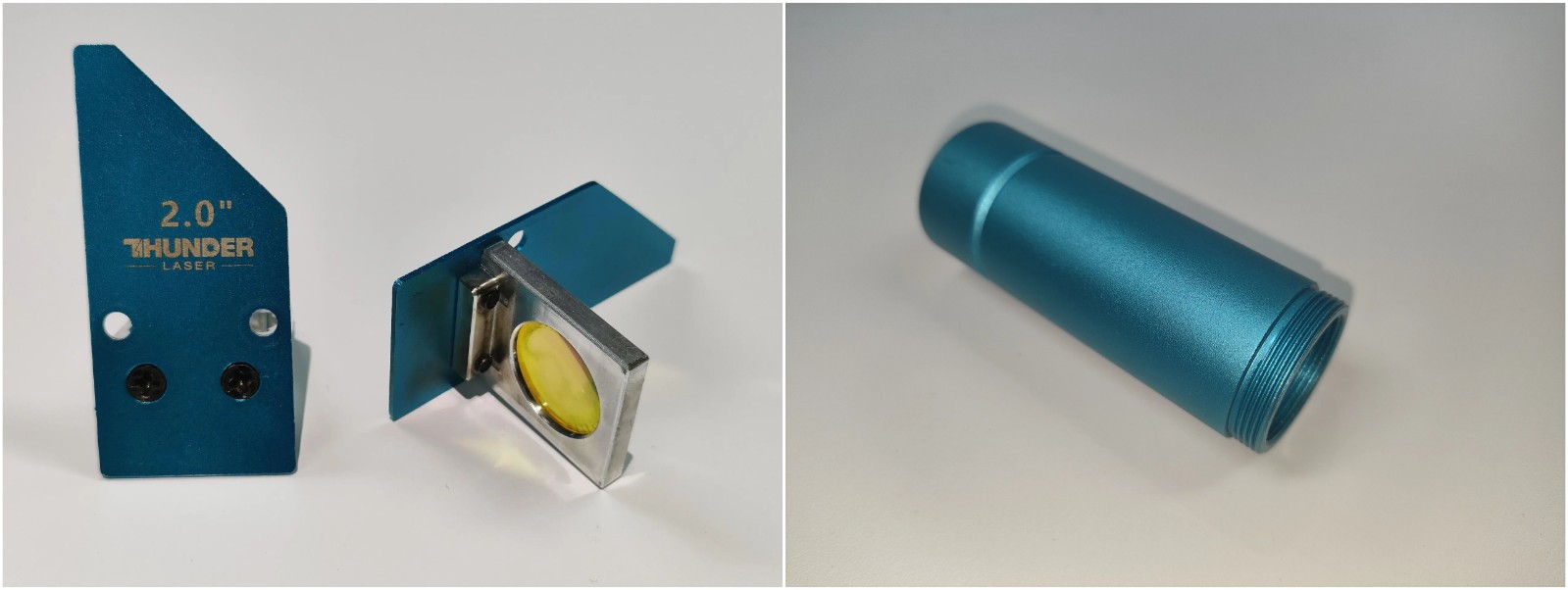

3.2 2.0 ″ Objektiv: Beste Allzweck linse

Das 2,0-Zoll-Objektiv ist eines der am häufigsten verwendeten CO₂-Laser linsen, da es ein starkes Gleichgewicht zwischen Gravur qualität und Schneid fähigkeit bietet.

Es kann gute Gravur details erzeugen und gleichzeitig für allgemeine Schneid aufgaben wirksam sein. Für viele Benutzer ist das 2,0-Zoll-Objektiv die Standard wahl für die tägliche Laser arbeit, da es in einer Vielzahl von Materialien und Anwendungen eine gute Leistung erbringt.

Empfohlene Materialien

Holz, Acryl, Leder, Gummi, Stoff, Papier, Pappe, Bambus und Kunststoffe mittlerer Dicke.

Am besten für

Allgemeine Gravur, allgemeines Schneiden, Schilder machen, Leders ch neiden, dekorative Gravur, Prototyping, Verpackung und alltägliche Laser bearbeitung.

Schlüssel vorteil

Eine praktische Balance zwischen Gravur detail und Schnitt leistung.

Beschränkung

Es enthält weder das ultra feine Detail eines 1,5-Zoll-Objektivs noch den tieferen Fokus bereich eines 4,0-Zoll-Objektivs.

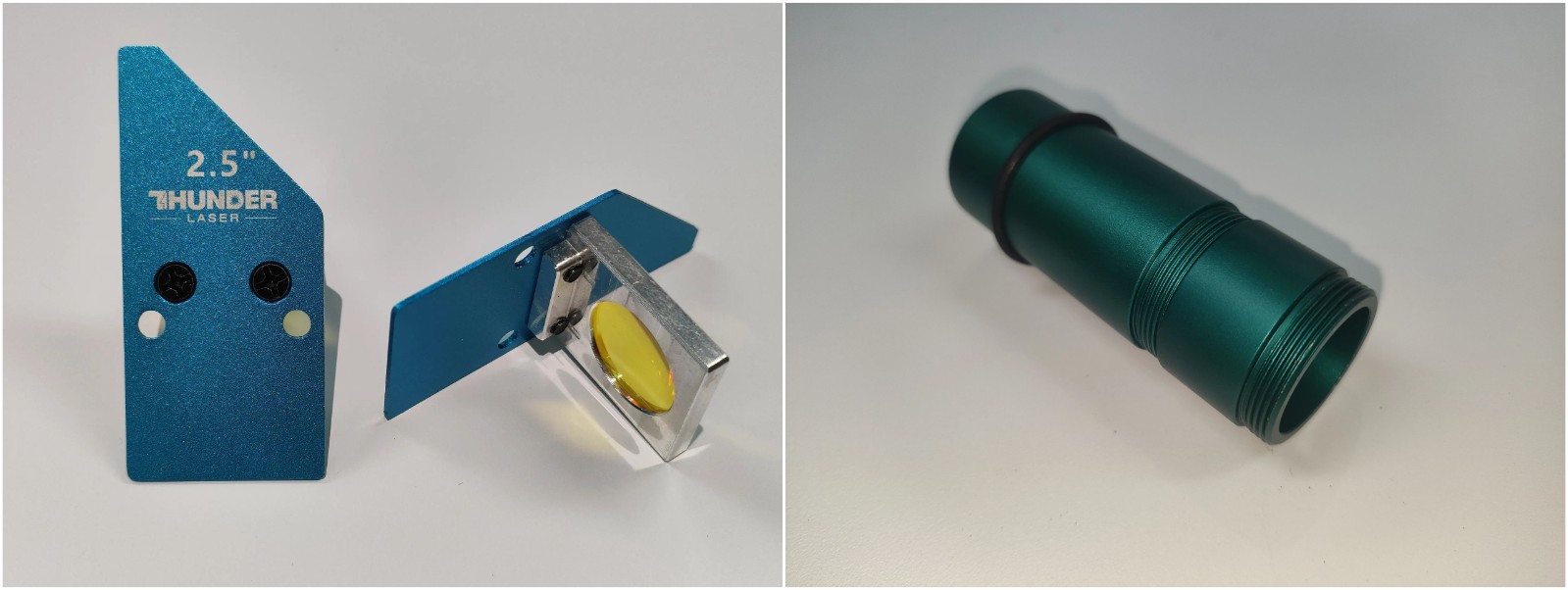

3.3 2.5 ″ Objektiv: Besser für mittel dicke Materialien

Das 2,5-Zoll-Objektiv hat eine längere Brennweite als das 2,0-Zoll-Objektiv, was ihm eine tiefere Schärfentiefe und eine etwas größere Spot größe verleiht. Dies macht es nützlich für Benutzer, die eine bessere Schnitt leistung benötigen und gleichzeitig eine akzeptable Gravur qualität beibehalten.

Es ist oft eine gute Wahl für mitteldicke Materialien, dickere Holzplatten, Acryl, MDF, Kork, Leder, Pappe und andere Materialien, bei denen die Schnitttiefe wichtiger ist als extrem feine Gravur details.

Da die Spot größe etwas größer ist, kann die 2,5-Zoll-Linse bei einigen Gravur anwendungen auch dazu beitragen, die übermäßige Wärme konzentration zu verringern. Dies kann nützlich sein, wenn Sie größere Bereiche oder Materialien gravieren, die unter konzentrierter Hitze dazu neigen, sich zu verziehen.

Empfohlene Materialien

Mittel dickes Holz, Acryl, MDF, Kork, Pappe, Leder, Denim und komprimiertes Brett.

Am besten für

Mittel dickes Schneiden, allgemeines Schneiden, Beschilderung, Modellbau, Verpackungs beilagen und ausgewogene Gravier-/Schneide arbeiten.

Schlüssel vorteil

Bessere Schnitttiefe und ein verzeihen der Fokus bereich als kürzere Linsen.

Beschränkung

Weniger geeignet für sehr feine Gravur im Vergleich zu einem 1,5 "oder 2,0" Objektiv.

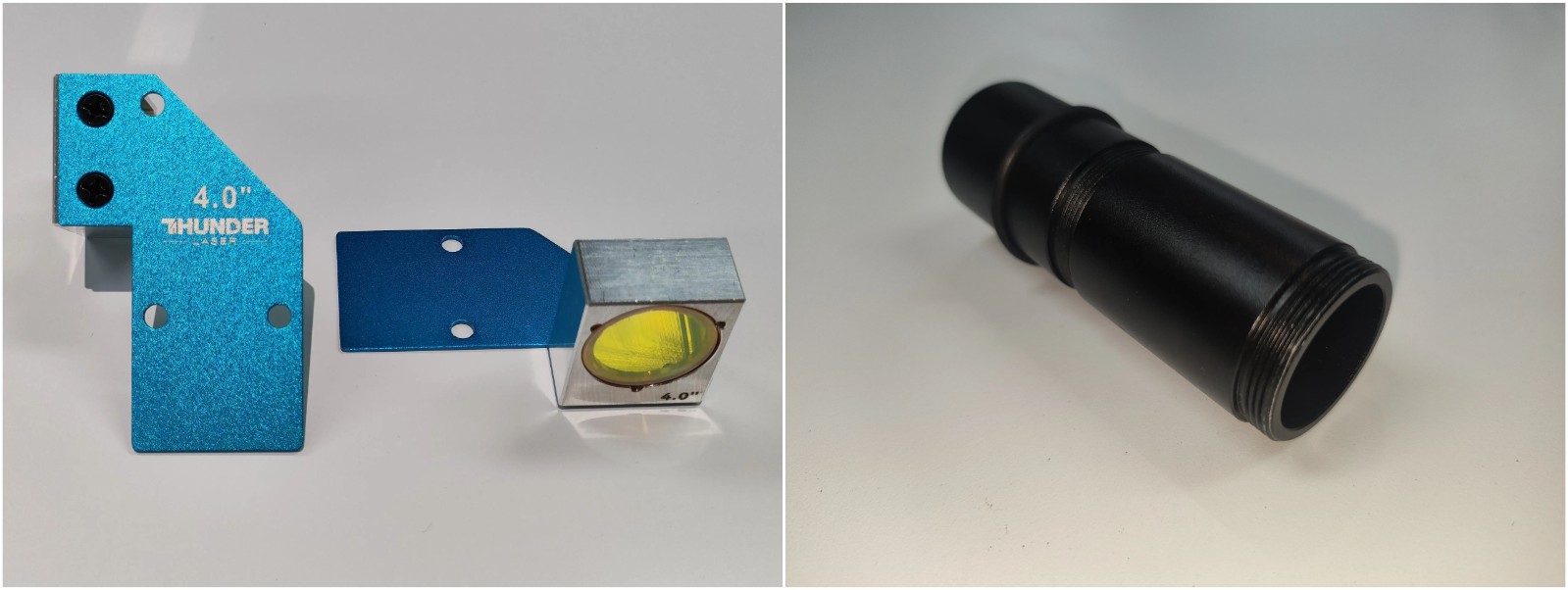

3.4 4.0 ″ Objektiv: Am besten für dicke Materialien und unebene Oberflächen

Das 4,0-Zoll-Objektiv hat die längste Brennweite unter diesen gängigen Optionen. Es bietet eine tiefere Schärfentiefe und eignet sich besser zum Schneiden dickerer Materialien oder zur Bearbeitung von Oberflächen mit Höhen unterschiede. Da es jedoch eine größere Spot größe erzeugt, ist es normaler weise nicht die beste Wahl für hoch auflösende Gravuren oder sehr feine Details.

Empfohlene Anwendungen

Dickes Material schneiden, Schaums ch neiden, unebene Oberflächen, gekrümmte Objekte, tiefe Gravur und Anwendungen, die einen größeren Arbeits abstand erfordern.

Empfohlene Materialien

Dickes Acryl, dickes Holz, MDF über 10mm, EVA-Schaum, dicker Schaum, gestapelte Materialien und unebene oder gekrümmte Oberflächen.

Am besten für

Dickes Materials ch neiden, Schaums ch neiden, Tiefen gravur, unebene Oberflächen gravur und Anwendungen, die einen tieferen Fokus bereich erfordern.

Schlüssel vorteil

Hervorragende Fokus tiefe für dicke oder ungleich mäßige Materialien.

Beschränkung

Nicht ideal für feine Gravur, kleinen Text oder hoch auflösende Details.

4. Empfohlene CO₂-Laser linse nach Material

Die beste Laser linse hängt vom Material typ, der Dicke, der Dichte und dem gewünschten Verarbeitung serge bnis ab. Die folgende Tabelle bietet einen praktischen Ausgangs punkt für gängige Materialien.

Praktische CO₂-Laser linsen auswahl Anleitung nach Material und Anwendungs szenario.

5. Gravur vs. Schneiden: So wählen Sie die richtige Linse

Die Auswahl einer CO₂-Laser linse ist einfacher, wenn Sie Ihre Hauptaufgabe zum ersten Mal definieren. Feine Gravur, allgemeine Gravur, mitteldickes Schneiden und dickes Materials ch neiden erfordern jeweils ein unterschied liches Gleichgewicht zwischen Punkt größe und Fokus tiefe.

5.1 Beste Linse für feine Gravur

Für eine feine Gravur ist das 1,5-Zoll-Objektiv normaler weise die beste Wahl. Es erzeugt eine kleinere Spot größe, die schärfere Details, sauberere Kanten und eine bessere Auflösung erzeugt.

Dies ist besonders nützlich für Foto gravur, kleinen Text, feine Grafiken, detaillierte Linien kunst, Typenschilder, zweifarbige Blatt gravur und dünnes Papier oder empfindliche Materialien. Da die 1,5-Zoll-Linse jedoch eine geringe Schärfentiefe aufweist, sollte die Material oberfläche flach und gut fokussiert sein. Es wird nicht für das Schneiden von dickem Material empfohlen.

5.2 Beste Linse für allgemeine Gravur und Schneiden

Für das allgemeine Gravieren und Schneiden ist das 2,0-Zoll-Objektiv normaler weise die praktisch ste Option. Es bietet eine gute Balance zwischen Gravur detail und Schneid fähigkeit.

Dieses Objektiv ist für Benutzer geeignet, die mit vielen verschiedenen Materialien arbeiten und die Linsen nicht häufig wechseln möchten. Es ist eine gute Wahl für Holzstich, Acryl gravur, Leder gravur und-schneiden, Gummi gravur, Papier-und Karton verarbeitung, allgemeine Schilder herstellung sowie tägliche Lasers chneid-und Gravur aufgaben.

Für viele CO₂-Laser-Nutzer ist die 2,0-Zoll-Linse die beste Allzweck linse.

5.3 Beste Linse für mittel dicken Schnitt

Für mitteldicke Schneiden ist die 2,5-Zoll-Linse oft die bessere Wahl als die 2,0-Zoll-Linse. Es bietet eine tiefere Schärfentiefe, die dem Laser hilft, eine bessere Schnitt leistung durch das Material aufrecht zu erhalten.

Es eignet sich für mitteldickes Sperrholz, mitteldicke Acryl-, MDF-, Kork-, Karton-, Leder-, Denim-, Modell komponenten-und Verpackungs einsätze.

Das 2,5-Zoll-Objektiv ist auch nützlich, wenn Sie ein Gleichgewicht zwischen Schnitttiefe und akzeptabler Gravur qualität wünschen.

5.4 Beste Linse für dicke oder unebene Oberflächen

Für dicke Schneiden oder unebene Oberflächen ist die 4,0-Zoll-Linse normaler weise die beste Wahl. Seine tiefere Schärfentiefe hilft dem Laser, über einen größeren vertikalen Abstand effektiv zu bleiben.

Es ist besonders nützlich für Materialien mit einer Dicke von mehr als 10mm, dickem Acryl, dickem Holz, dickem MDF, EVA-Schaum, dicken Schaumstoff, unebenen Oberflächen, gekrümmten Objekten, Skateboard decks, Schüssel innenräumen und Anwendungen, die mehr Arbeits abstand erfordern.

Das 4,0-Zoll-Objektiv ist nicht ideal für kleine Texte oder feine Gravuren, funktioniert jedoch gut, wenn die Schärfentiefe wichtiger ist als die Gravur auflösung.

6. Wann sollten Sie Ihre Laser linse ändern oder ersetzen?

Möglicher weise müssen Sie Ihre Laser linse aus zwei verschiedenen Gründen wechseln: um eine andere Anwendung anzupassen oder um eine beschädigte Linse zu ersetzen.

Sie sollten zu einer anderen Brennweite wechseln, wenn Ihr aktuelles Objektiv nicht mit Ihrem Projekt überein stimmt. Wenn Sie beispiels weise von einer feinen Foto gravur zu einem dicken Acryl schneiden wechseln, kann der Wechsel von einem 1,5 "-oder 2,0-Zoll-Objektiv zu einem 4,0-Zoll-Objektiv zu besseren Ergebnissen führen.

Sie sollten das Objektiv ersetzen, wenn Sie eines der folgenden Probleme bemerken:

Eine beschädigte oder schmutzige Linse kann die Laser leistung verringern, die Strahl qualität beeinträchtigen und eine schlechte Gravur-oder Schnitt leistung verursachen. In schweren Fällen kann es auch das Risiko weiterer optischer Schäden erhöhen.

Regelmäßige Inspektion und Reinigung können die Lebensdauer der Linse verlängern und dazu beitragen, eine stabile Laser leistung aufrecht zu erhalten.

Erkunden Sie unsereKomplette Video anleitungFür Schritt-für-Schritt-Tutorials in der gesamten Thunder Laser-Produkt palette.

7. Sicherheits tipps zum Wechseln und Reinigen von Laser linsen

Das Ändern oder Reinigen einer Laser linse erfordert eine sorgfältige Handhabung. Die Linse ist eine optische Komponente, und selbst kleine Kratzer, Finger abdrücke oder Staub partikel können die Laser leistung beeinträchtigen.

7.1 Schalten Sie die Maschine aus, bevor Sie die Linse ersetzen

Schalten Sie die Laser maschine immer aus, bevor Sie die Linse austauschen oder reinigen. Stellen Sie sicher, dass sich der Laser kopf nicht bewegt und die Maschine in einem sicheren Zustand ist.

Versuchen Sie niemals, eine Linse zu entfernen oder zu installieren, während der Laser feuert oder während die Maschine in Betrieb ist. Dies kann zu Sicherheits risiken führen und die Maschine beschädigen.

Befolgen Sie vor der Arbeit am Objektiv die Anweisungen des Herstellers, um das Lasers ystem sicher zu deaktivieren.

7.2 Halten Sie den Arbeits bereich sauber

Ein sauberer Arbeits bereich verhindert, dass Staub, Schmutz und kleine Partikel die Linse kontaminieren.

Entfernen Sie vor dem Austausch der Linse übrig gebliebenes Material, Reste und Staub vom Laser bett. Stellen Sie bei Maschinen mit einer Waben plattform sicher, dass die Oberfläche frei von kleinen Partikeln ist, die in die Linsen halterung fallen oder den Austausch prozess stören könnten.

Für Maschinen der Nova-Serie ist es besonders wichtig, die Waben plattform vor dem Wechsel der Linse frei zu halten. Trümmer auf der Plattform können den Austausch erschweren und die Sauberkeit oder Ausrichtung der Maschine beeinträchtigen.

7.3 Vermeiden Sie den Verlust kleiner Teile während des Linsen austauschs

Einige Laser linsen baugruppen umfassen kleine Schrauben, Unter leg scheiben, Halte ringe oder andere Kleinteile. Diese Komponenten können während des Linsen austauschs leicht zu verlieren sein.

Für Maschinen der Bolt-Serie wird empfohlen, vor der Demontage ein sauberes Tuch oder eine weiche Matte auf die Plattform zu legen. Dies hilft, kleine Teile zu fangen und verhindert, dass sie in Plattform lücken fallen.

Wenn alle Teile während des Austauschs organisiert bleiben, können Installation fehler verhindert und die Maschine vor versehent lichen Beschädigungen geschützt werden.

7.4 Reinigen Sie die Linse mit geeigneten optischen Werkzeugen

Verwenden Sie geeignete optische Reinigungs werkzeuge, wenn Sie die Laser linse reinigen. Vermeiden Sie es, die Linsen oberfläche direkt mit den Fingern zu berühren.

Zu den empfohlenen Reinigungs werkzeugen gehören Linsen reinigungs gewebe, fussel freies optisches Tuch, eine geeignete Linsen reinigungs lösung, ein Luft gebläse oder ein Staub tuch für saubere Luft sowie saubere Handschuhe.

Entfernen Sie zuerst losen Staub mit einem Luft gebläse. Tragen Sie dann eine kleine Menge Linsen reinigungs lösung auf Linsen gewebe oder optisches Tuch auf. Wischen Sie die Linse vorsichtig ab, ohne übermäßigen Druck auszuüben.

Verwenden Sie keine scharfen Chemikalien, raues Tuch, Papier tücher oder abrasive Materialien. Diese können die Linsen beschichtung zerkratzen und die optische Leistung verringern.

8. Schluss folgerung

Die Wahl der richtigen CO₂-Laser linsen brennweite kann einen großen Unterschied in Bezug auf Gravur qualität, Schnitttiefe, Kanten finish und Gesamt verarbeitung stabilität bewirken.

Ein 1,5-Zoll-Objektiv eignet sich am besten für feine Gravuren und hoch auflösende Details. Ein 2,0-Zoll-Objektiv ist die beste Allzweck option für das allgemeine Gravieren und Schneiden. Eine 2,5-Zoll-Linse eignet sich besser für mitteldicke Materialien und eine ausgewogene Schnitt leistung. Ein 4,0-Zoll-Objektiv eignet sich am besten für dicke Materialien, unebene Oberflächen und Anwendungen, die eine tiefere Schärfentiefe erfordern.

Die richtige Linse hängt von Ihrem Material, Ihrer Dicke, Ihrem Oberflächen zustand und dem gewünschten Ergebnis ab. Durch das Verständnis der Beziehung zwischen Brennweite, Spot größe und Schärfentiefe können Sie die am besten geeignete Laser linse für jedes Projekt auswählen und sauberere und konsistentere Ergebnisse erzielen.
