Liams neuer CO2-Laserschneider schien stark genug zu sein, um dickes Acryl zu durchschneiden, doch seine Projekte kamen immer noch falsch heraus. Feintext gravuren sahen verschwommen aus, und saubere Schnitte waren schwer zu erreichen. Er verbrachte Stunden damit, Kraft und Geschwindigkeit anzupassen, aber nichts funktionierte. Als er schließlich unsere Lasers pezia listen kontaktierte, überraschte ihn die Antwort: Der Strahl war nicht richtig fokussiert und der Liefer weg war leicht falsch ausgerichtet.

In diesem Handbuch erfahren Sie, wie die Laserstrahl fokussierung funktioniert, wie sich verschiedene Strahl abgabe systeme auf die Leistung auswirken und wie Sie Ihre Optik beheben und warten können, damit Ihre Gravuren scharf bleiben und Ihre Schnitte sauber bleiben.

1. Wie die Laserstrahl-Fokussierung funktioniert

Die Laserstrahl fokussierung bestimmt, wie effizient Energie an die Material oberfläche abgegeben wird. Wenn ein Laserstrahl auf seinen kleinsten Fleck konzentriert ist, erhöht sich seine Energie dichte, sodass die Maschine feine Details gravieren und Materialien sauber schneiden kann. Schlechte Fokussierung hingegen kann zu verschwommenen Gravuren, verbrannten Kanten und schwacher Schnitt leistung führen.

Die Laserstrahl fokussierung wird typischer weise unter Verwendung optischer Elemente erreicht, die den Strahl zu einem kleinen Punkt in einer definierten Brennebene konvergieren. Zwei der gebräuchlich sten Methoden sind Objektive mit fester Brennweite und F-Theta-Feld linsen, die jeweils unterschied liche Anwendungen bedienen.

1.1 Feste Brennpunkte für Standard-Laser gravur und-schneiden

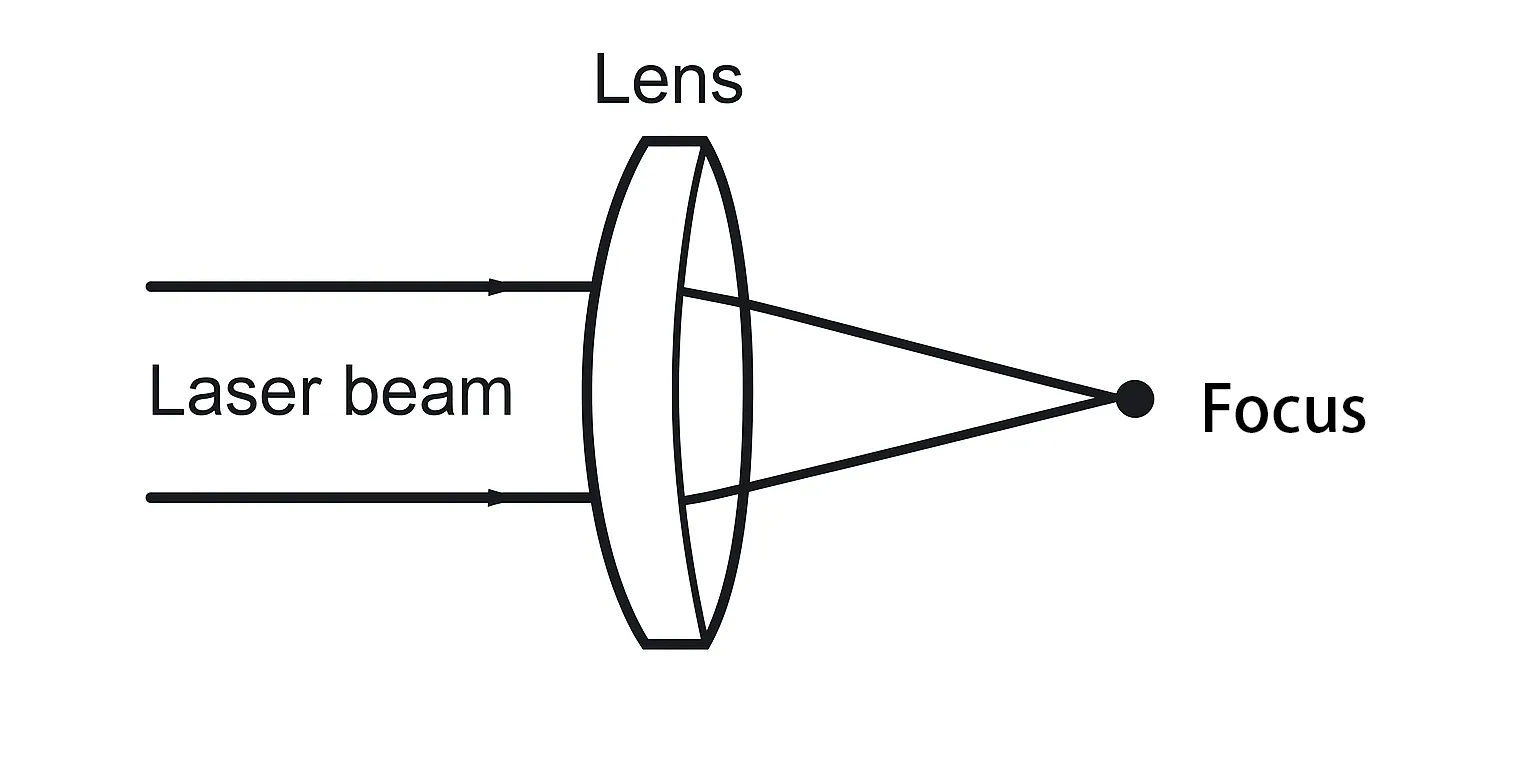

Eine feste Brennweite ist eine der einfachsten und am weitesten verbreiteten Laserstrahl fokus sier methoden in CO2-und Diodenlaser maschinen, einschl ießlich Maschinen wie der Thunder Bolt-Serie. Es fokussiert den Laser, indem es den Strahl durch eine konvexe optische Linse führt, die den Strahl in Richtung eines Brenn flecks konvergiert. In der Nähe der Brennebene erreicht der Strahl durchmesser seine Mindestgröße, wodurch er geeignet ist für:

Kernpunkte:

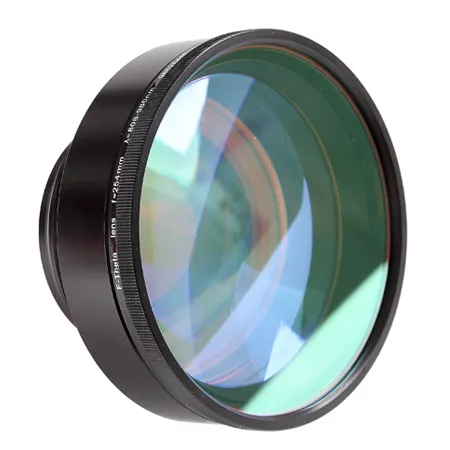

1.2 F-Theta-Linsen für Hoch geschwindigkeit markierung

Eine F-Theta-Linse, Häufig in Faserlaser markierung maschinen verwendet, ist für Galvo-Scanning-Systeme konzipiert. Es hilft, ein ungefähr flaches Brennfeld und eine vorhersehbare Punkt position ierung über den Scan bereich aufrecht zu erhalten. In Zusammenarbeit mit Galvo spiegeln hilft die F-Theta-Linse dem Laser, auch in der Nähe der Ränder des Markierung feldes eine gleichmäßigere Punkt größe beizu behalten.

Dies macht F-Theta-Linsen gut für die Hoch geschwindigkeit markierung und Gravur von Metallen, Kunststoffen und anderen Materialien geeignet, die eine präzise Oberflächen markierung erfordern.

Kernpunkte:

Vergleichs tabelle: gängige Laserstrahl fokussierung methoden.

2. Wie Laserstrahl-Lieferung funktioniert

Laserstrahl lieferungBezieht sich darauf, wie sich der Strahl von der Laser quelle zum Werkstück bewegt. Ein effizientes Strahl abgabe system stellt sicher, dass die Laser energie präzise und konsistent das Ziel erreicht und gleichzeitig optische Verluste minimiert und die Strahl qualität erhalten bleibt. Verschiedene Laser typen verwenden je nach Wellenlänge, Design und Anwendung unterschied liche Liefer methoden.

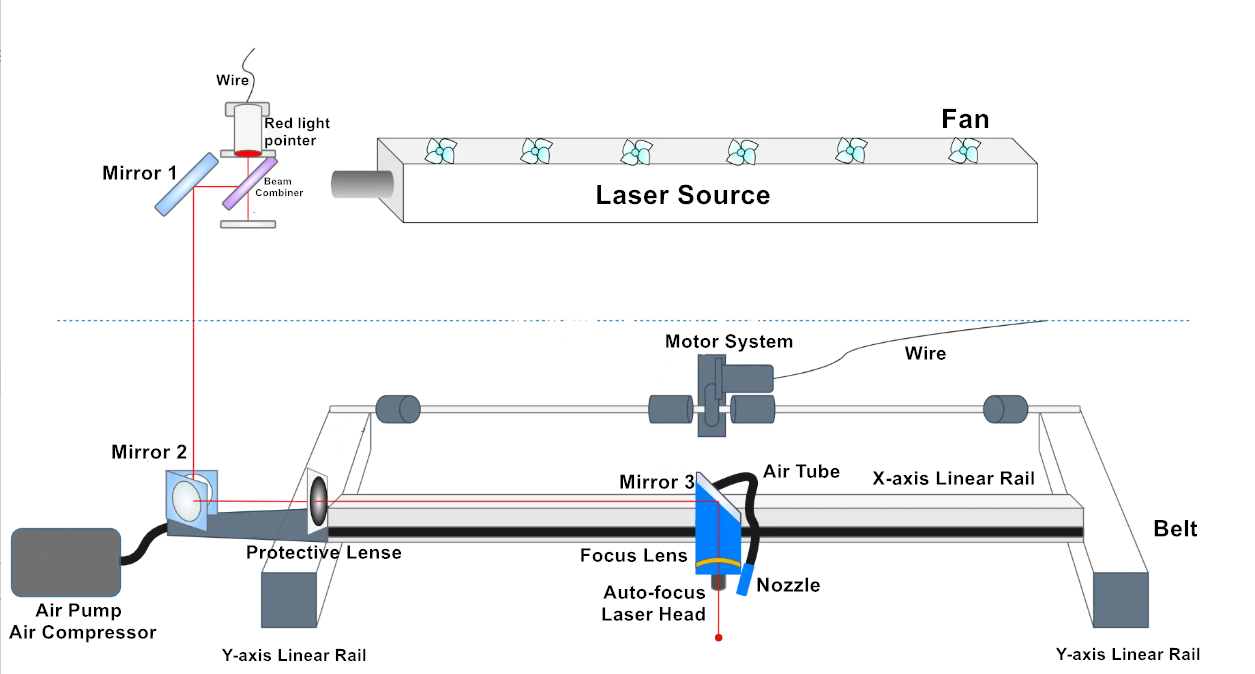

2.1 Freiflächen strahl liefer systeme

In vielen CO2-Lasersystemen bewegt sich der Strahl mit einer Reihe von Spiegeln mit hohem Reflexions vermögen durch einen offenen optischen Pfad. Diese Spiegel führen den Strahl von der Laser röhre zur Fokus sier linse und schließlich auf das Werkstück.

In Freiraum strahl abgabe systemen spielen mehrere optische Elemente eine zentrale Rolle bei der Führung des Strahls und der Wahrung seiner Qualität.

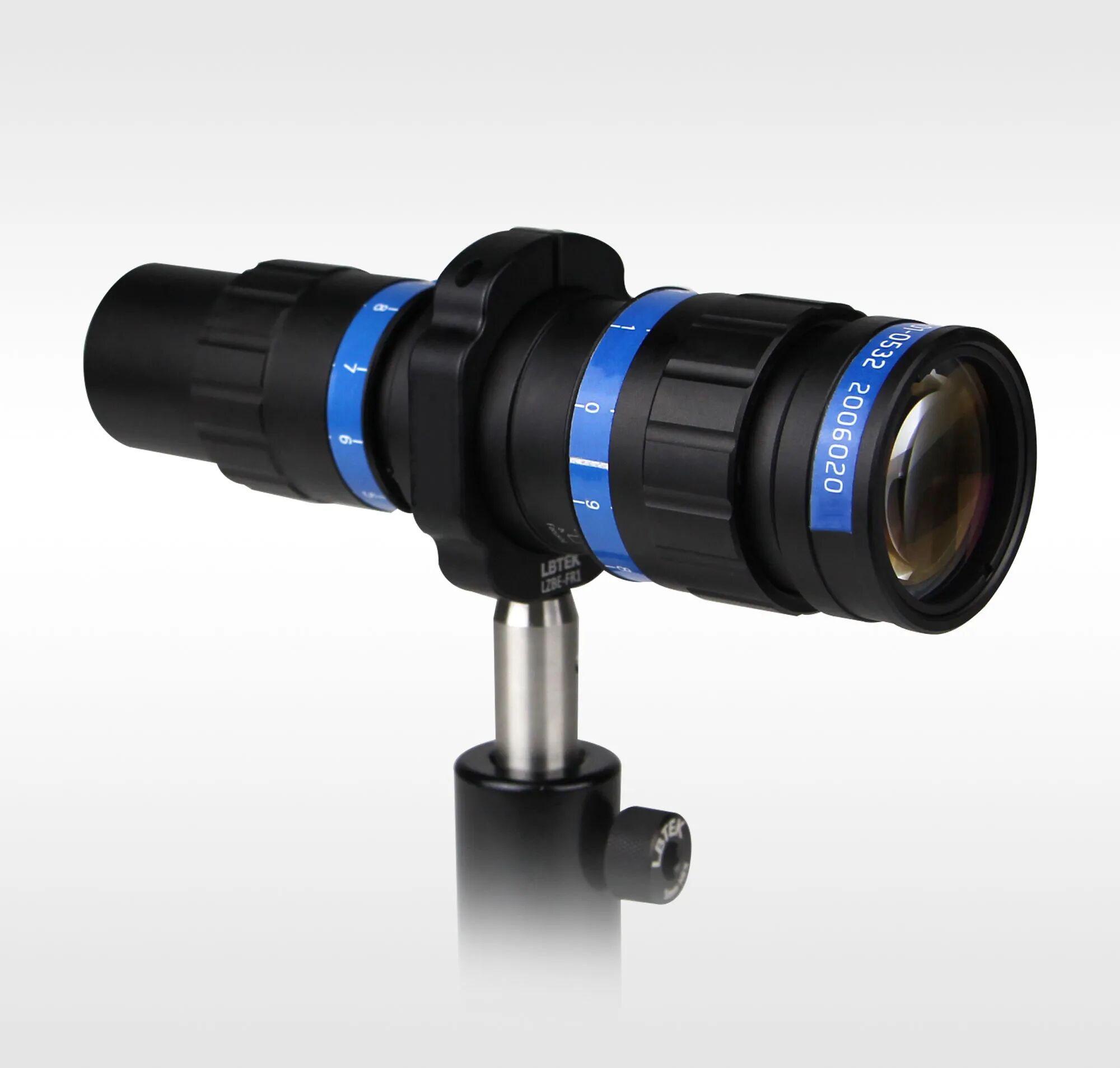

2.1.1 Strahl-Expander

In High-End-Systemen wird ein Strahl expander verwendet, um den Laserstrahl durchmesser einzustellen und die Divergenz zu verringern. Dies verhindert, dass der ursprüngliche Strahl zu dünn ist oder sich zu schnell ausbreitet, um die Anwendungs anforderungen zu erfüllen. Es besteht typischer weise aus zwei Linsen, einer konvexen Linse und einer konkaven Linse, die zusammenarbeiten, um den Strahl zu vergrößern und die nach geschaltete Fokus sier leistung zu verbessern.

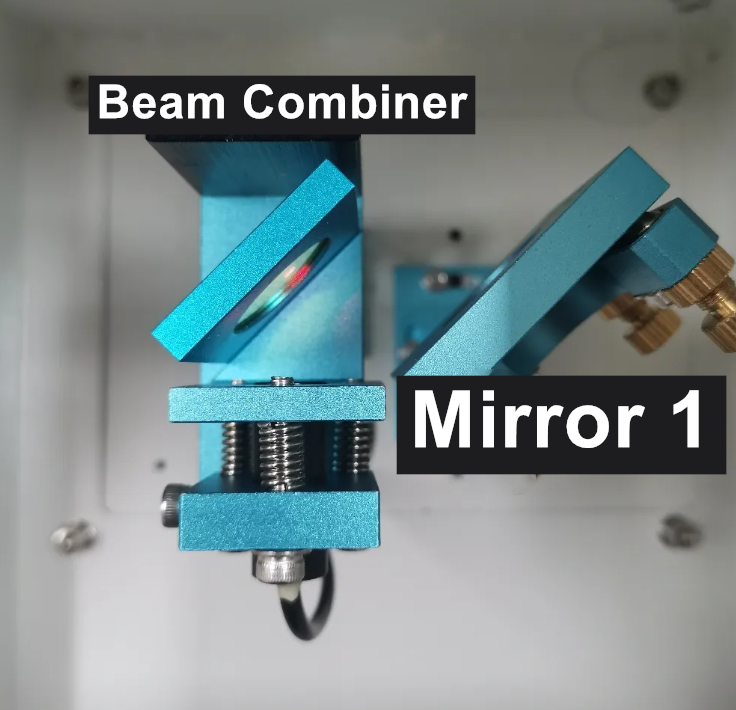

2.1.2 Strahl kombinator

Ein Strahl kombinierer kombiniert den Haupt laserstrahl mit einem zusätzlichen Rot punkt zeiger zur sichtbaren Ausrichtung. Auf diese Weise können Benutzer vor Beginn des Jobs eine Vorschau des Schneid-oder Gravur pfads anzeigen.

2.1.3 Spiegel

Spiegel in einer Laser maschine lenken und reflektieren den Laserstrahl durch mehrere Umdrehungen in Richtung des Fokus sier kopfes. Die richtige Spiegel ausrichtung ist für eine stabile Leistungs abgabe und eine gleich bleibende Verarbeitung qualität unerlässlich.

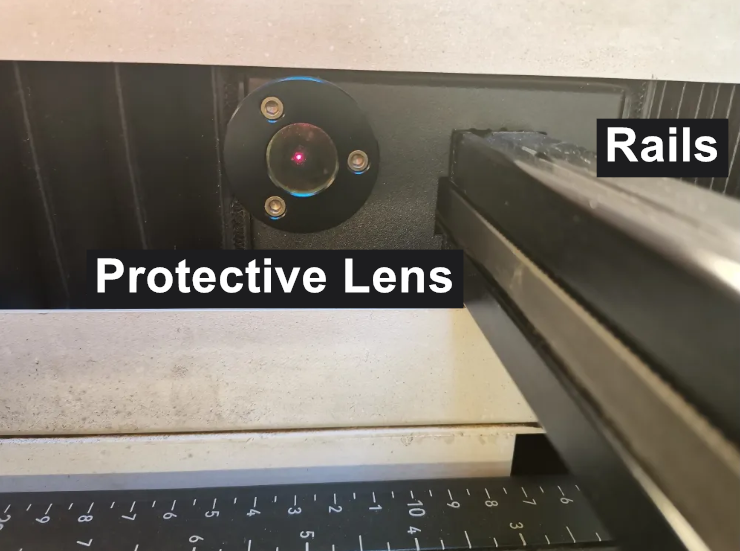

2.1.4 Schutz linse

Eine Schutz linse schützt Spiegel und Fokus sier linsen vor Staub, Rauch und Schmutz, die beim Schneiden oder Gravieren entstehen. Wenn Sie diese Linse sauber halten, bleibt die Strahl qualität erhalten und das Risiko optischer Schäden verringert.

2.2 Glasfaser strahl liefer systeme

In faser optischen Strahl abgabe systemen wird der Laserstrahl durch einen speziellen optischen Faser kern übertragen, der als flexibler Lichtleiter fungiert. Der Strahl verlässt die Laser quelle und wandert innerhalb der Faser, die ihn direkt an den Verarbeitung skopf liefert, ohne dass Freiraum spiegel erforderlich sind.

Da der Strahl in der Faser enthalten bleibt, reagiert das System viel weniger empfindlich auf Fehl ausrichtung und Umwelt verschmutzung. Dies trägt dazu bei, die Stabilität des Strahls zu verbessern und den Wartungs bedarf im Vergleich zur Freiraum versorgung zu verringern.

Vergleichs tabelle: Freiraum spiegel lieferung vs. Glasfaser lieferung.

3. Gemeinsame Laserstrahl-Fokussierung und Liefer methoden

Unterschied liche Laser quellen erfordern unterschied liche Kombinationen von Fokus sier-und Strahl abgabe methoden, um eine optimale Leistung zu erzielen. Diese Konfigurationen werden durch Laser wellenlänge, Energie dichte, Systema rchitektur und typische Anwendung bestimmt.

3.1 CO2-Laser

CO2-Laser haben eine längere Wellenlänge, üblicher weise um 10,6 μm, und erfordern geeignete optische Linsen, um den Strahl effizient zu fokussieren. Da optische Standard-Silica-Fasern diese Wellenlänge nicht effizient übertragen, verwenden die meisten CO2-Lasersysteme die Lieferung von Spiegeln für freien Raum.

3.2 Faserlaser

Bei Faserlasern ist das Verstärkungs medium eine dotierte optische Faser, und der Strahl wird innerhalb des Faser systems erzeugt und geführt. Fokussierung methoden können Standard linsen, Feld linsen oder fortschritt liche Autofokus systeme umfassen, um die Präzision über unterschied liche Materials tärken aufrecht zu erhalten.

3.3 UV-Festkörper laser

UV-Festkörper laser erfordern normaler weise eine präzise Fokus sier optik und eine sorgfältig kontrollierte Strahl abgabe. In vielen industriellen Systemen bewegt sich der Strahl durch optische Wege des freien Raums und erfordert eine genaue Ausrichtung, um die Fein markierung und die Mikro verarbeitung leistung aufrecht zu erhalten.

3.4 Blaue Laser

Blaue Laser haben viel kürzere Wellenlängen als CO2-Laser und können die Absorption in einigen stark reflektieren den Metallen wie Kupfer verbessern. Ihre genaue Fokussierung und Bereitstellung hängt von der Maschinen architektur und-anwendung ab.

Vergleichs tabelle: gängige Laser typen mit Fokus sier methoden, Liefer methoden und typischen Anwendungen.

4. Fehler behebung bei gängigen Problemen bei der Laserstrahl-Lieferung

Selbst bei einem gut gestalteten Laserstrahl abgabe system kann die Leistung im Laufe der Zeit sinken. Das Erkennen früher Symptome und das Wissen, wie man sie anspricht, kann dazu beitragen, konsistente Schnitt-und Gravur ergebnisse zu erhalten. Im Folgenden sind drei gemeinsame Probleme und praktische Möglichkeiten, sie zu lösen.

4.1 Fehl ausrichtung

4.1.1 Symptome

4.1.2 Korrekturen

4.2 Optischer Schaden

4.2.1 Symptome

4.2.2 Behebungen

4.3 Stromausfall-und Strahl qualitäts probleme

4.3.1 Symptome

4.3.2 Korrekturen

Ein gut gepflegtes Laserstrahl-Liefer system minimiert Ausfallzeiten und sorgt für stabile, qualitativ hochwertige Ergebnisse. Konsequente Inspektion und rechtzeitige optische Wartung sind der Schlüssel zur langfristigen Leistung.

5. Schluss folgerung

Ein zuverlässiges Laserstrahl abgabe system ist das Rückgrat jeder Schneide-, Gravur-und Markierung maschine. Von Spiegeln und Linsen über Glasfaser bis hin zu Fokus sier methoden spielt jede Komponente eine wichtige Rolle bei der Aufrechterhaltung der Strahl qualität und der Verarbeitung effizienz.

Durch die Auswahl der richtigen Liefer-und Fokussierung methoden für Ihren Laser typ, die regelmäßige Reinigung und Ausrichtung und die sofortige Lösung häufiger Probleme können Sie konsistentere Ergebnisse erzielen und die Lebensdauer Ihrer Geräte verlängern.
