Laser Marking F-Theta Lenses Everything You Need to Know

Bei Galvo-Laser markierung systemen hängen Präzision und Konsistenz stark von einer einzigen optischen Komponente ab: der F-Theta-Linse. Diese Linse ist unerlässlich, um spiegel gesteuerte Laser bewegungen in genaue, verzerrung arme Markierungen auf einer flachen Arbeits fläche umzuwandeln.

Egal, ob Sie Metall anhänger gravieren, Kunststoff teile codieren oder QR-Codes auf eloxiertem Aluminium markieren, die F-Theta-Linse sorgt dafür, dass Ihre Ergebnisse scharf, gleichmäßig skaliert und genau positioniert sind.

1. Was ist eine F-Theta-Linse in der Laser markierung?

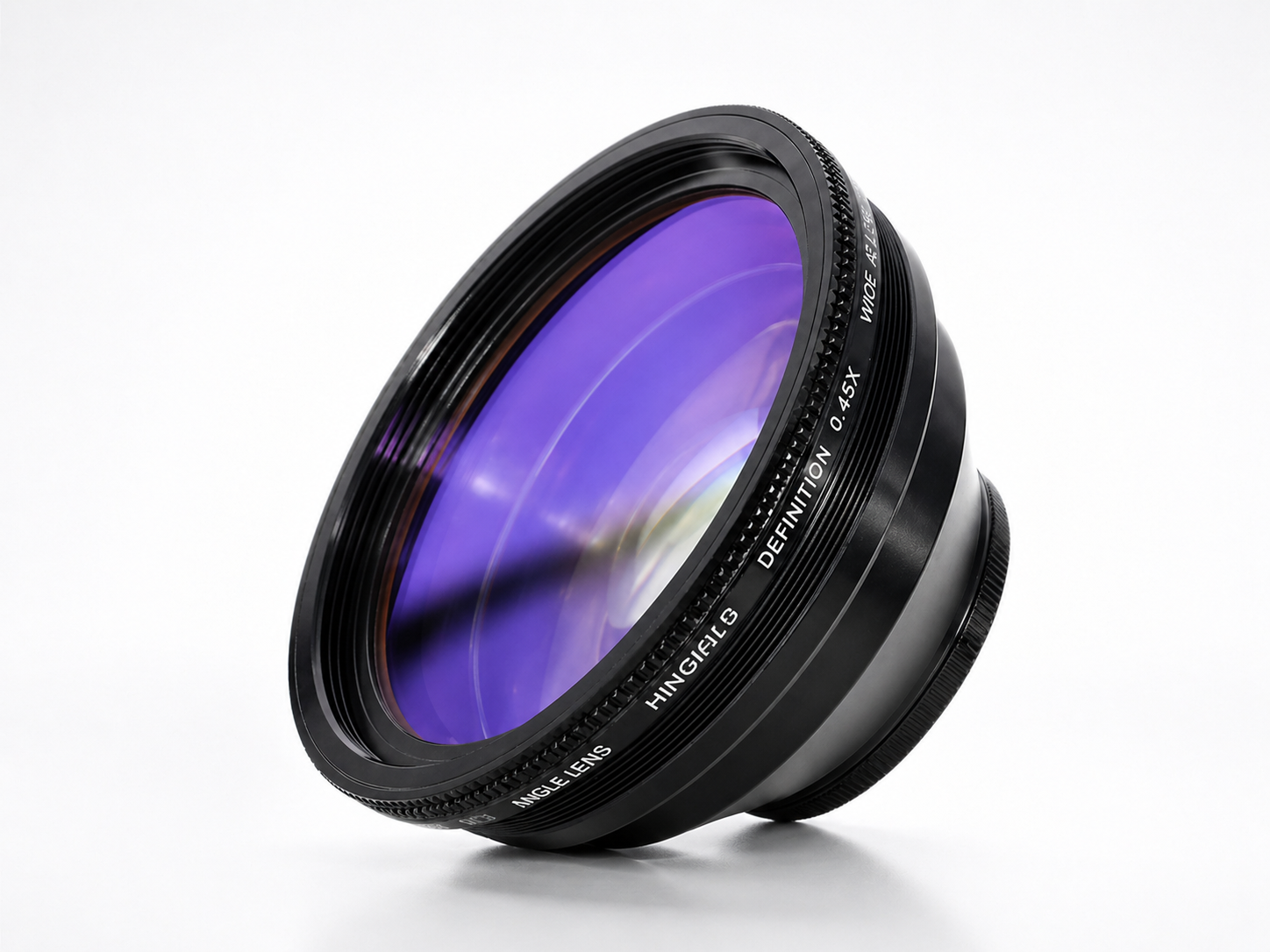

Eine F-Theta-Linse, auch als Feld linse oder Flach feld fokussierung linse bekannt, ist eine wichtige optische Komponente in Laser markierung systemen auf Galvo basis. Seine Hauptaufgabe besteht darin, den Laserstrahl auf eine flache Arbeits fläche zu fokussieren, um eine gleich bleibende Punkt qualität, minimale Verzerrung und präzise Markierung über das gesamte Feld sicher zustellen.

In einem typischen Galvo-System lenken schnell bewegte Spiegel, auch Galvanometer genannt, den Laserstrahl entlang der X-und Y-Achse ab. Diese Spiegel ändern jedoch nur den Winkel des Strahls, nicht seine Fokus position. Ohne optische Korrektur kann der Strahl in der Nähe der Kanten des Markierung bereichs unscharf sein, was zu:

• Unebene Spot größen.
• Verzerrte oder verschwommene Markierungen.
• Inkonsistente Energie lieferung.
• Reduzierte Kanten genauigkeit.

Hier wird die F-Theta-Linse essentiell. Die F-Theta-Linse wurde mit einem speziellen optischen Profil entwickelt und korrigiert diese Verzerrungen, indem sie den Strahl konstant auf eine flache Ebene fokussiert, unabhängig davon, wie weit der Strahl von der Mitte ablenkt.

Kurz gesagt, die F-Theta-Linse wandelt den abgewinkelten Strahlengang in eine optisch korrigierte Flachfeld projektion um. Dies ist entscheidend, um Genauigkeit und Wiederholbar keit bei der modernen Laser markierung zu erreichen.

2. So wählen Sie ein F-Theta-Objektiv für die Laser markierung aus

Nicht alle F-Theta-Linsen sind gleich. Obwohl sie ähnlich aussehen können, ist jede Linse so konzipiert, dass sie einer bestimmten Laser wellenlänge, Ausgangs leistung und Anwendungs anforderungen entspricht. Die Wahl der richtigen Feld linse gewähr leistet qualitativ hochwertige Markierung sergeb nisse und langfristige optische Zuverlässigkeit.

Unabhängig davon, ob Sie feine Seriennummern auf Metall oder große Logos auf der Verpackung markieren, wirkt sich die richtige Kombination aus Beschichtung, Substrat material und Brennweite direkt auf die Präzision, Effizienz und Haltbarkeit der Markierung aus.

2.1 Passen Sie die Beschichtung an Ihre Laser wellenlänge an

Jede F-Theta-Linse verfügt über eine Anti reflex beschichtung, die für einen bestimmten Wellenlängen bereich ausgelegt ist. Diese Beschichtung spielt eine entscheidende Rolle bei der Optimierung der Markierung leistung und beim Schutz der Linse selbst.

Die Anti reflex beschichtung sollte mit der Betriebs wellenlänge von übereinstimmenLaser quelle. Eine richtig abgestimmte Beschichtung minimiert den Reflexions verlust, maximiert die Laser energie übertragung durch die Feld linse und schützt die optische Oberfläche vor Laser belichtung mit hoher Intensität.

Gemeinsame Beschichtungen für F-Theta-Linsen.

2.2 Wählen Sie das richtige Substrat für die Laser leistung

Das Substrat material einer F-Theta-Linse spielt eine wichtige Rolle für die optische Qualität, die thermische Stabilität und die Kompatibilität mit verschiedenen Laser typen und Leistungs stufen. Übliche Substrat optionen umfassen optisches K9-Glas, Quarz verbund materialien und reines Quarzglas, auch als Quarz quarz bekannt.

Optische K9-Glasfeldlinsen bieten eine kosten günstige Lösung mit mäßiger optischer Leistung, haben jedoch bei 355 nm eine relativ geringe Transmission, was sie für UV-Laser ungeeignet macht. Quarz-Verbund feld linsen bieten eine ausgewogene Option in Bezug auf Leistung und Kosten und unterstützen Infrarot-MOPA-Laser mit bis zu 200W. Reine Quarzglas feld linsen liefern die höchste Transmission und die niedrigste Wärme ausdehnung und bieten eine hervorragende Beständigkeit gegen Wärme schocks. Dies macht sie ideal für UV-Laser und High-Power-Laser-Anwendungen.

Vergleich von F-Theta-Linsen substrat materialien durch optische und thermische Eigenschaften.

2.3 Bestimmen Sie die richtige Brennweite für Ihre F-Theta-Linse

Sobald die Wellenlänge und das Substrat korrekt aufeinander abgestimmt sind, wählen Sie im nächsten Schritt die geeignete Brennweite für Ihr F-Theta-Objektiv aus. Die Brennweite bestimmt die Markierung feldgröße, den Punkt durchmesser und den Arbeits abstand zwischen der Feld linse und der Material oberfläche.

Im Allgemeinen führen kürzere Brennweiten zu kleineren Spot größen und einer höheren Auflösung, was sie ideal für eine feine, detaillierte Markierung macht. Längere Brennweiten ermöglichen größere Markierung bereiche, erzeugen jedoch einen etwas größeren Strahl fleck und eine geringere Energie dichte, wodurch sie für Hoch geschwindigkeits-oder großformat ige Markierung aufgaben besser geeignet sind.

Wenn Sie die allgemeine Beziehung zwischen Laser fokussierung und Strahl lieferung verstehen möchten, sieheWie Laserstrahl fokus und Lieferung funktionieren.

F-Theta-Linsen spezifikationen für Faser-und MOPA-Laser.

F-Theta-Linsen spezifikationen für UV-Laser.

2.4 Wählen Sie nach Anwendung

Nach der Anpassung der Wellenlänge, des Substrat materials und der Brennweite ist der nächste Schritt die Auswahl der F-Theta-Linse basierend auf Ihrer tatsächlichen Markierung anwendung.

Unterschied liche Markierung aufgaben erfordern unterschied liche Kombinationen aus Markierung feldgröße, Punkt durchmesser, Schärfentiefe und Energie dichte. Eine kürzere Brennweite bietet normaler weise eine kleinere Spot größe und eine höhere Energie dichte, was sie für feine Details besser macht. Eine längere Brennweite bietet ein größeres Markierung sfeld und eine größere Schärfentiefe, wodurch sie für große Teile oder leicht unebene Oberflächen besser geeignet ist.

Im Folgenden verwenden wir die Thunder Laser Aurora-Serie als Beispiel, um zu erklären, wie Sie das richtige Feld objektiv für unterschied liche Markierung sanford rungen auswählen. Wenn Sie noch Laser marker typen vergleichen, sieheSo wählen Sie die beste Faser-Laser-MaschineUndFaserlaser vs. UV-Laser.

2.4.1 Feine und hochpräzise Kennzeichnung

Für Aufgaben, die äußerst feine Details erfordern, wie z. B. QR-Codes auf kleinen Metallteilen, Seriennummern, Schmuck gravur, elektronische Komponenten oder Etiketten für medizinische Geräte, ist normaler weise eine kürzere Brennweite Linse wie das F-160 feld objektiv die beste Wahl.

Die F-160 feld linse bietet einen relativ kleinen Markierung bereich, typischer weise um 110 × 110mm, erzeugt jedoch einen kleineren Laser fleck und eine höhere Energie dichte. Dies trägt dazu bei, schärfere Linien, klarere Kanten und präzisere Markierungen zu erstellen.

Am besten für

• Kleine QR-Codes.
• Feiner Text.
• Seriennummern.
• Kleine Metallteile.
• Schmuck Gravur.
• Hoch auflösende Logos.
• Präzisions-Industrie etiketten.

Vorteile

• Aus gezeichnet für feine Details und kleine Features.
• Kleinere Spot größe für schärfere Markierung sergeb nisse.
• Höhere Energie dichte für stärkere Markierung leistung.
• Bessere Genauigkeit für kleinen Text, Codes und detaillierte Muster.

Einschränkungen

• Kleinere Markierung fläche.
• Flachere Tiefe des Fokus.
• Weniger geeignet für große Werkstücke.
• Erfordert eine sorgfältigere Fokus steuerung, insbesondere für Hoch leistungs anwendungen.

2.4.2 Allgemeine Kennzeichnung mittlerer Größe

Für allgemeine Laser markierung anwendungen wie das Markieren von Seriennummern auf Leiterplatten, Logos auf Werkzeugen, Produkte ti ketten, Typenschildern, Geräte platten oder mittelgroße Metall-und Kunststoff teile ist die F-210 feld linse eine ausgewogene Option.

Die F-210 feld linse bietet normaler weise ein Markierung sfeld von etwa 150 × 150mm. Sie bietet eine gute Balance zwischen Markierung fläche, Spot größe und Arbeits abstand. Dies macht es für Benutzer geeignet, die Flexibilität über verschiedene Materialien und Produkt größen hinweg benötigen.

Am besten für

• Produkt etiketten.
• Mittelgroße Logos.
• Namenschilder.
• PCBs.
• Werkzeug markierung.
• Kunststoff teil markierung.
• Allgemeine Metall markierung.
• Kleinserien produktion.

Vorteile

• Gute Balance zwischen Präzision und Arbeits bereich.
• Geeignet für viele gemeinsame Laser markierung Jobs.
• Flexibler als kürzere Brennweite Objektive.
• Einfacher für gemischte Anwendungen zu verwenden.

Einschränkungen

• Spot größe ist etwas größer als F-160.
• Sehr feine Details können in der Nähe des Randes des Markierung feldes weniger scharf sein.
• Nicht so effizient wie F-290 für großflächige Markierung.

2.4.3 Großflächen-und Tiefen markierung

Für größere Werkstücke oder Anwendungen, die ein breiteres Markierung sfeld erfordern, wie z. B. Fahrzeug-VIN-Nummern, große Logos, Metallplatten, industrielle Typenschilder oder Chargen markierungen an größeren Teilen, ist eine längere Brennweite linse wie die F-290 feld linse besser geeignet.

Die F-290 feld linse bietet ein größeres Markierung sfeld, normaler weise um 200 × 200mm. Es bietet auch eine tiefere Schärfentiefe, wodurch das System eine bessere Toleranz für leicht unebene oder leicht gekrümmte Oberflächen erhält. Da der Laser fleck jedoch größer ist, ist die Energie dichte geringer als bei kürzeren Brennweite linsen.

Am besten für

• Große Logos.
• Fahrzeug-VIN-Kennzeichnung.
• Große Metallplatten.
• Industrielle Typenschilder.
• Große Produkte ti ketten.
• Größere Werkstücke.
• Leicht unebene Oberflächen.

Vorteile

• Größeres Markierung sfeld.
• Bessere Abdeckung für große Teile.
• Größere Tiefe des Fokus.
• Toleranter gegenüber leichten Höhen variationen auf der Material oberfläche.

Einschränkungen

• Größere Spot größe.
• Geringere Energie dichte.
• Geringere Auflösung für sehr feine Details.
• Möglicher weise ist eine Parameter anpassung für eine tiefere oder dunklere Markierung erforderlich.

Im Allgemeinen erzeugen kürzere Brennweite Linsen wie F-160 kleinere Lasers pots mit höherer Energie dichte, was sie ideal für die Präzisions markierung und detaillierte Gravur macht. Sie haben jedoch eine kleinere Markierung fläche und eine flachere Fokus tiefe.

Im Gegensatz dazu bieten längere Brennweiten linsen wie F-290 ein größeres Markierung sfeld und eine größere Schärfentiefe, wodurch sie für größere Teile und leicht unebene Oberflächen besser geeignet sind. Sie erzeugen jedoch eine größere Spot größe und eine geringere Energie dichte, sodass sie nicht die beste Wahl für sehr feine Details sind.

F-Theta-Objektiv-Brennweiten vergleich: F-160 vs. F-210 vs. F-290.

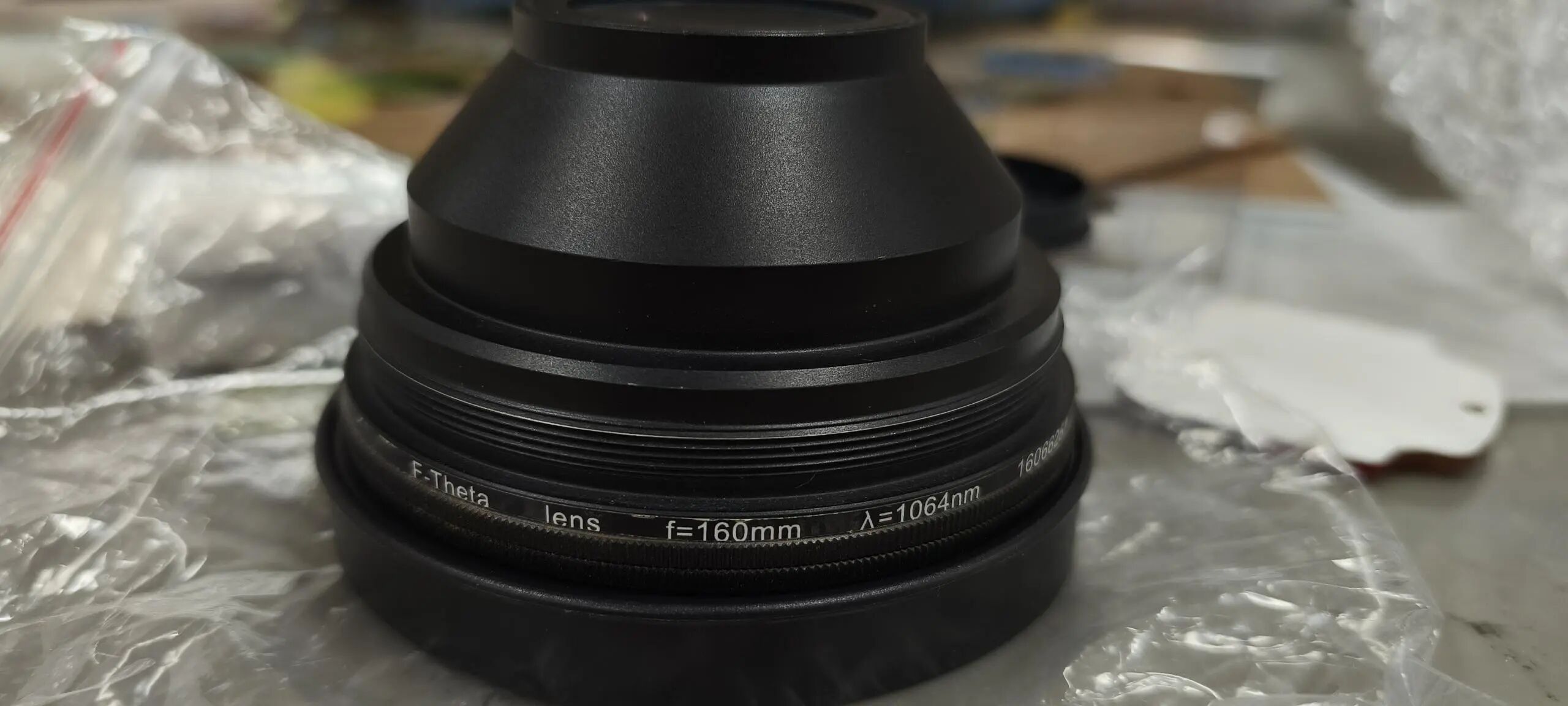

Tipps: F-Theta-Objektive werden normaler weise durch standard isierte Modellcodes ident ifi ziert, die Schlüssels pezifi kationen kombinieren. Ein Code wie F-160(110)-1064 bedeutet:

• F-160: Die Brennweite beträgt 160mm.
• (110): Das entsprechende Markierung sfeld beträgt ungefähr 110 × 110mm.
• 1064: Die Feld linse ist für eine Laser wellenlänge von 1064 nm beschichtet, die üblicher weise mit Faser-oder MOPA-Laser markierung systemen verwendet wird.

3. So reinigen und ersetzen Sie Ihre F-Theta-Linse

Die ordnungs gemäße Wartung Ihrer F-Theta-Linse ist für eine gleich bleibende Laser markierung qualität und eine langfristige optische Leistung unerlässlich. Im Laufe der Zeit können Staub, Rückstände oder Verschleiß die Leistung der Feld linse beeinträchtigen, was zu Markierung inkonsistenzen oder verminderter Effizienz führt.

Am Beispiel der Thunder Laser Aurora-Serie werden in diesem Abschnitt die empfohlenen Verfahren zum sicheren Reinigen und Ersetzen Ihrer F-Theta-Linse erläutert. Die Befolgung dieser Best Practices hilft der Maschine, mit Spitzen leistung zu arbeiten, und verringert das Risiko kostspieliger Ausfallzeiten.

3.1 Was Sie brauchen

• Linsen reinigungs tupfer, wie hochwertige fussel freie Tupfer.
• Lint freies Tuch zum sanften Abwischen, ohne Fasern zu hinterlassen.
• Saubere, weiche, fussel freie Handschuhe.
• Wasserfreies Ethanol, empfohlen für schnelle Verdampfung und optische Beschichtung sicherheit.
• Linsen reinigungs lösung, wie z. B. ein generischer Brillen reiniger, wenn Ethanol nicht verfügbar ist.
• Neue F-Theta-Linse, wenn ersetzt.
• Entsprechende Autofokus-und Kalibrierung dateien, wenn sich die Brennweite ändert.

Wichtig: Verwenden Sie Isopropyl alkohol nicht. Basierend auf dem Feedback der Benutzer kann IPA die Anti reflex beschichtung der Linse im Laufe der Zeit beschädigen.

3.2 Schritt-für-Schritt-Anleitung für Reinigung und Ersatz

Schritt 1: Ausschalten und Abkühlen

Schalten Sie die Laser markierung maschine aus und lassen Sie den Feld linsen bereich vollständig abkühlen, bevor Sie ihn berühren.

Schritt 2: Saubere Handschuhe anziehen

Tragen Sie vor dem Umgang mit der Feld linse saubere, weiche, fussel freie Handschuhe, um eine Kontamination durch Hautöle oder Staub zu vermeiden.

Schritt 3: Drehen und entfernen Sie die F-Theta-Linse

Halten Sie den Scanner kopf ruhig und drehen Sie die F-Theta-Linse gegen den Uhrzeiger sinn, um sie von der Galvo-Halterung abzuschrauben. Behandeln Sie nur den Rand des Feld linsen fasses und vermeiden Sie es, das Glas zu berühren. Platzieren Sie die Feld linse auf einer sauberen, staubfreien Oberfläche mit der optischen Fläche nach oben.

Schritt 4: Überprüfen Sie die Feld linsen oberfläche

Überprüfen Sie unter sauberer Beleuchtung auf Staub, Flecken oder Beschichtung schäden. Wenn das Feld objektiv schmutzig erscheint, reinigen Sie es. Wenn es zerkratzt, beschlagen oder in eine andere Brennweite geändert wird, ersetzen Sie es.

Schritt 5: Reinigen Sie das F-Theta-Objektiv

Befeuchten Sie einen fussel freien Tupfer oder ein optisches Tuch mit einer kleinen Menge wasserfreiem Ethanol. Wischen Sie die F-Theta-Linse mit leichtem Druck in einer einzigen kreisförmigen Bewegung von der Mitte nach außen ab. Nicht hin und her reiben oder Flüssigkeit direkt auf das Glas auftragen. Lassen Sie die F-Theta-Linse in einer sauberen Umgebung auf natürliche Weise an der Luft trocknen.

Schritt 6: Installieren Sie das gereinigte oder neue F-Theta-Objektiv neu

Richten Sie die F-Theta-Linse vorsichtig an der Galvo-Halterung aus und drehen Sie sie im Uhrzeiger sinn, um sie wieder ein zuschrauben. Vermeiden Sie es, das Glas zu berühren und nicht zu fest zuziehen. Die F-Theta-Linse sollte eng anliegen, aber nicht gezwungen sein.

Schritt 7: Autofokus-und Kalibrierung dateien laden, falls ersetzt

Wenn Sie zu einem anderen Brennweiten objektiv gewechselt haben, z. B. von F-160 auf F-290, laden Sie die entsprechenden Konfiguration dateien in das System:

• Autofokus-Parameter datei.
• Linsen korrektur oder Kalibrierung datei.

Diese Dateien gewährleisten eine genaue Fokus position ierung und korrekte Feld verzerrung, insbesondere auf großen Markierung flächen.

Schritt 8: Führen Sie eine Test marke durch

Nachdem das F-Theta-Objektiv installiert und kalibriert ist, führen Sie eine Test markierung durch, um den Strahl fokus, die Punkt klarheit und die Positions genauigkeit zu überprüfen. Wenn nötig, nehmen Sie Fein anpassungen durch die Software vor, um eine optimale Markierung qualität sicher zustellen.

Indem Sie die richtigen Schritte ausführen, einschl ießlich des Ausschalens, der Verwendung sauberer Werkzeuge, des sorgfältigen Umgangs mit der Optik und des Laden der richtigen Kalibrierung dateien, können Sie kostspielige Markierung fehler vermeiden und die Lebensdauer Ihrer Geräte verlängern.

Erfahren Sie mehr:So ersetzen Sie das Feld objektiv und legen die Fokus länge für die AURORA-Serie fest.

4. Schluss folgerung

F-Theta-Linsen sind der Schlüssel zu einer präzisen und konsistenten Laser markierung. Die Wahl der richtigen F-Theta-Linse und die richtige Wartung durch korrekte Reinigung und Austausch hilft, bessere Markierung sergeb nisse zu gewährleisten und schützt Ihr Lasers ystem.
