How to Focus Your Laser Machine? A Beginner’s Guide

Bei der Laser bearbeitung ist nichts wichtiger als der Fokus. Ob Sie schneiden, gravieren,WertungEin gut fokussierter Laserstrahl hilft, sauberere Schnitte, schärfere Details und einen sichereren Betrieb zu erzielen.

In diesem Leitfaden führen wir Sie durch die wichtigsten Dinge, die Sie über den Laser fokus wissen müssen, von grundlegenden Konzepten wie Brennpunkt und Brennweite bis hin zu praktischen Fokus sier methoden und fortschritt lichen Defokus-Anwendungen. Wenn Sie verstehen, wie der Fokus funktioniert, können Sie jedes Laser projekt mit größerer Sicherheit optimieren.

1. Laser fokus verstehen: Brennpunkt, Brennweite, Brennweite und Fokus position

Um eine Laser maschine richtig zu fokussieren, ist es wichtig, vier Schlüssel konzepte zu verstehen: Brennpunkt, Brennweite, Brennweite und Fokus position.

Der Schwerpunkt ist der Punkt, an dem die Energie des Laserstrahls am stärksten konzentriert ist und sein Durchmesser am kleinsten ist. Es wird von der erstelltFokus sier linseIm Inneren des Laser kopfes, der den von der emittierten Strahl konzentriertLaser quelleÜblicher weise ein CO2-oder Faserlaser durch ein System von Spiegeln oder optischen Fasern.

• Die Brennweite ist eine feste optische Eigenschaft der Linse. Es ist der entworfene Abstand zwischen der Mitte der Linse und ihrem Brennpunkt, der durch die Krümmung und das Material der Linse bestimmt wird. Objektive werden häufig nach Brennweite katego risiert, z. B. 1,5 ", 2" oder 4 "Objektive. Jedes Objektiv bietet unterschied liche Fokus eigenschaften und Schärfentiefe.
• Der Brennweite bezieht sich auf den tatsächlichen Arbeits abstand zwischen der Linse und der Oberfläche des Materials während des Betriebs. Wenn der Laser perfekt fokussiert ist, entspricht die Brennweite der Brennweite. In realen Anwendungen muss dieser Abstand basierend auf der Materials tärke und der verwendeten Linse sorgfältig angepasst werden.
• Die Fokus position beschreibt die relative Position der Material oberfläche zum Brennpunkt. Bei der Fokussierung wird der Laser kopf oder die Material höhe so eingestellt, dass der Brennpunkt des Strahls genau auf der Material oberfläche landet. Wenn diese Position erreicht ist, ist der Laser „ im Fokus “und liefert maximale Präzision und Energie effizienz.

Wenn das Material zu nahe oder zu weit von der optimalen Position entfernt ist, wird der Strahl defokuiert. Dies reduziert die Energie konzentration und senkt die Schnitt-oder Gravur qualität. Diese Fehl ausrichtung wird normaler weise als positiver Defokus beschrieben, wenn das Material weiter als der Brennpunkt ist, und als negativer Defokus, wenn das Material näher ist.

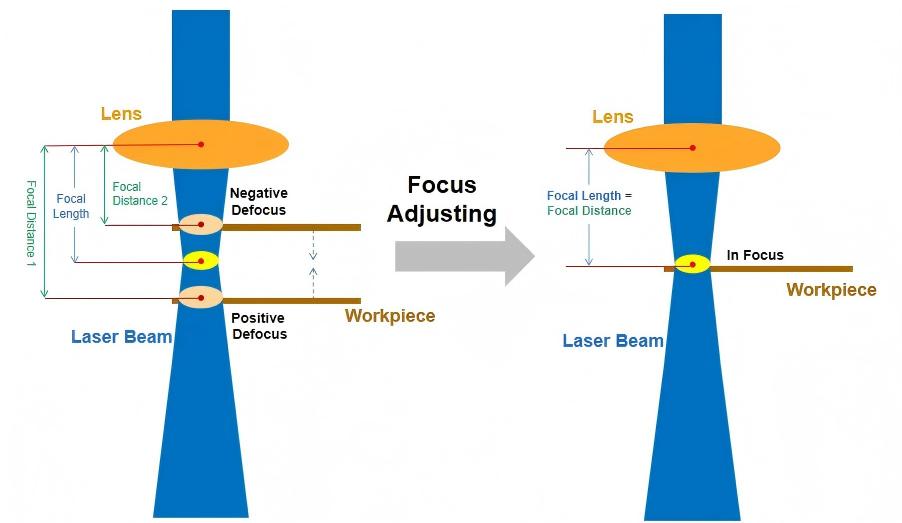

Schlüssel begriffe bei der Laser fokussierung: Brennpunkt, Brennweite, Brennweite und Fokus position.

Video referenz: Laser Cutter Advanced Tutorial 04: Wie sich Änderungen der Brennweite auf den Schneide effekt auswirken.

2. Warum ist Laser fokus wichtig in der Laser verarbeitung?

Die richtige Laser fokussierung ist entscheidend, um qualitativ hochwertige Ergebnisse beim Laser-Scoring, Schneiden, Gravieren und Markieren zu erzielen. Das Überspringen des Fokus sier schritts vor Beginn eines Projekts kann zu einer Defokus führen. Wenn der Laser defokussiert wird, wird die Punkt größe des Strahls auf dem Material größer und seine Energie dichte nimmt ab.

Dies kann zu mehr verkohlten Rückständen, verbrannten Kanten, verschwommener Gravur und verringerter Schnitttiefe führen. In schweren Fällen dringt der Strahl möglicher weise nicht einmal in das Material ein, was zu einem Verarbeitung fehler führt.

Korrekter Fokus hilft, sicher zustellen:

• Saubere, schmale Schnitte mit minimaler Verkohlung.
• Scharfe, detaillierte Gravuren mit hoher Auflösung.
• Effizienter Energie verbrauch, Verringerung der Verarbeitung szeit.
• Weniger thermische Schäden, insbesondere bei empfindlichen Materialien.

3. So fokussieren Sie Ihre Laser maschine

Fokussierung einer Laser maschine bedeutet im Wesentlichen, den Abstand zwischen dem Material und dem Laser kopf einzustellen. Lasers ch neider und Graveure fallen im Allgemeinen in zwei Kategorien: Autofokus und manueller Fokus. Einige automatische Fokus sier maschinen unterstützen auch die manuelle Fokussierung für mehr Flexibilität.

3.1 Autofokus Ihre Laser maschine

Der Autofokus vereinfacht den Fokussierung prozess. Thunder Laser-Maschinen sind mit eingebauten Autofokus modulen ausgestattet, die sich genau auf Materialien konzentrieren können, die auf der Arbeits plattform platziert sind. Durch Drücken der Autofokus-Taste auf dem Bedienfeld passt die Maschine automatisch die Plattform höhe oder die Laser kopf position an, um den Brennpunkt mit der Material oberfläche auszurichten.

Eine Tabelle, die zeigt, wie sich Thunder Laser-Maschinen konzentrieren.

Video referenz: So verwenden Sie den Autofokus.

3.2 Konzentrieren Sie Ihre Laser maschine manuell

Der manuelle Fokus erfolgt mit dem Fokus messgerät, das mit Ihrer Laser maschine bereit gestellt wird. Der Prozess ist einfach und schnell, wenn Sie die richtigen Schritte verstehen.

1. Platzieren Sie das Fokus messgerät zwischen dem Material und dem Laser kopf oder haken Sie es so an der Seite des Laser kopfes ein, dass es vertikal zum Material hin hängt. Stellen Sie sicher, dass die Maschine angehalten oder im Leerlauf ist, bevor Sie beginnen.
2. Die meisten Fokus messgeräte sind mit mehreren Brennweiten positionen gekennzeichnet. Bestätigen Sie, welches Brennweiten objektiv in Ihrer Maschine installiert ist. Richten Sie das Messgerät so aus, dass die Markierung, die der Brennweite Ihres Objektivs entspricht, direkt in der Mitte der Laser düse positioniert ist.
3. Verwenden Sie das Bedienfeld, um den Arbeitstisch manuell anzuheben oder abzu senken, bis das Fokus messgerät die Düse leicht berührt. Wenn das Messgerät am Laser kopf hängt, heben Sie den Arbeitstisch an, bis der Boden des Messgeräts nur die Material oberfläche berührt. Der Kontakt sollte genau richtig sein, nicht gezwungen und nicht zu locker.

Video referenz: Manuelle Laser fokussierung Tutorial.

Ein Vergleich zwischen Autofokus und manuellem Fokus.

4. Fünf Tipps, die Ihnen helfen, Ihren Laser für bessere Ergebnisse zu fokussieren

Im Mastering-Fokus geht es nicht nur darum, den Laser genau an der Material oberfläche auszurichten. Es geht auch darum zu wissen, wann absichtliche Anpassungen vorgenommen werden müssen, um bessere Verarbeitung sergeb nisse zu erzielen. Hier sind fünf praktische Tipps.

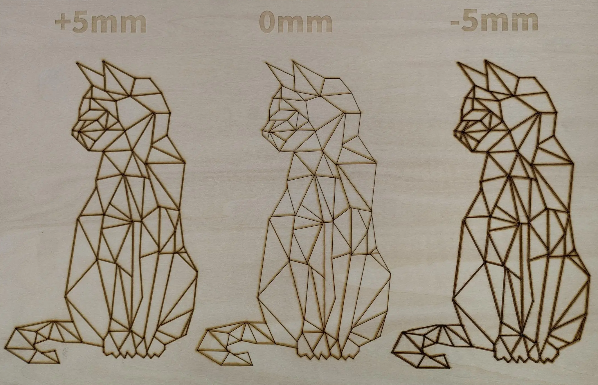

4.1 Defokus für glattere Gravur

Beim Gravieren großer Flächen, insbesondere auf Holz oder Leder, kann eine kleine Defokus menge von etwa ± 1-2mm dazu beitragen, überlappende Gravur linien zu mischen. Dies reduziert sichtbare Rillen zwischen den Scan linien und erzeugt eine gleichmäßigere Textur.

4.2 Defocus auf wärme empfindliche Materialien anwenden

Materialien wie dünne Kunststoffe, weiche Schäume oder verformte Holzplatten reagieren empfindlich auf Wärme ansammlungen. Eine absichtliche Defokus kann die Energie dichte senken und das Risiko von Verbrennungen, Verformungen oder Verwertungen während der Verarbeitung verringern.

4.3 Defokus für eine breitere Wertung

Wenn Sie möchten, dass die Bewertungs linien breiter erscheinen, kann die Defokus dazu beitragen, die Linienbreite zu erhöhen. Dies ist nützlich, um stilisierte oder künstlerische Effekte auf Acryl-oder beschichteten Metallo ber flächen zu erzeugen.

4.4 Fokus für weiche oder gleichmäßige Oberflächen anpassen

Bei der Arbeit mit Materialien mit weichen oder ungleich mäßigen Texturen wie Stoff, Filz oder Kork kann der vollständige Kontakt mit dem Autofokus sensor unzuverlässig sein. Eine leichte manuelle Defokus kann dazu beitragen, Fokus fehler zu vermeiden und die visuelle Konsistenz auf der gesamten Oberfläche zu verbessern.

4.5 Run Focus Tests

Unterschied liche Materialien reagieren unterschied lich auf die Verteilung der Laser energie. Der beste Weg, um das gewünschte Ergebnis zu erzielen, besteht darin, selbst Fokus tests durch zuführen. Durch Testen einer Reihe von Fokus stufen können Sie Änderungen in Tiefe, Klarheit, Kontrast und Kanten qualität beobachten.

Auf diese Weise können Sie die Fokus ebene basierend auf dem Material und dem gewünschten Ergebnis optimieren. Es gibt keinen einheitlichen Wert. Die Kalibrierung durch Tests ist für die Optimierung der Gravur-und Schnitt qualität über verschiedene Materialien und Designa forderungen hinweg unerlässlich.

Referenz video: Thunder Laser Bolt Tutorial: So verwenden Sie Defocus Laser gravur.

5. Schluss folgerung

Die Fokussierung ist ein kritischer Schritt in der Laser bearbeitung. Der richtige Fokus liegt auf der Grundlage von qualitativ hochwertigem Schneiden, Gravieren, Scoring und Markieren. Vom Verständnis des Brennpunkts und der Brennweite bis zur Auswahl der richtigen Fokussierung methode wirkt sich jeder Schritt direkt auf die Verarbeitung präzision, Klarheit und Effizienz aus.

Um optimale Ergebnisse zu erzielen, passen Sie den Fokus abstand immer an Ihre Verarbeitung sanford rungen an. Testen Sie verschiedene Einstellungen, beobachten Sie, wie Ihre Maschine auf verschiedene Materialien reagiert, und verwenden Sie absichtlich Fokus oder Defokus. Konzentrieren Sie sich richtig, und Ihre Laser maschine kann ihr volles Potenzial entfalten.
